机器视觉技术助力铁路监测

来源：东网空间地理|发布时间：2023-06-16|浏览次数：

近年来，随着摄影技术的不断发展和计算机硬件性能的大幅提升，机器视觉技术也迎来了飞速发展，更是在监测领域广泛应用。我单位在项目生产中将机器视觉技术与铁路自动化监测相结合，充分利用机器视觉技术的优势，助力铁路监测朝着更高效、更便捷、更安全的方向发展。
该项目为框架桥下穿铁路，线路采用纵横抬梁体系对线路做加固处理，我单位对该路基段轨道竖向和水平位移、轨道几何参数监测时发现，架空体系完成后会影响传统测量的通视，监测工作难以完成。鉴于此，我单位在该项目上应用图像位移测量仪进行辅助监测。图像位移测量仪采用机器视觉技术，是一种高精度光学图像测量仪，由高分辨率CCD镜头模组、连续变倍物镜、影像十字线显示器、精密光栅尺、多功能数据处理器、数据测量软件等模块组成。

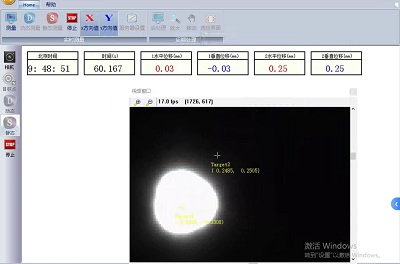

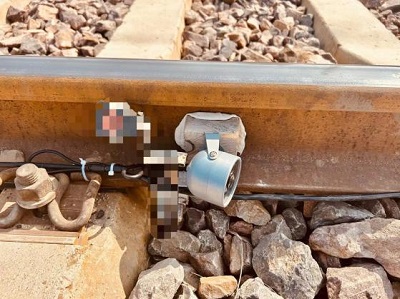

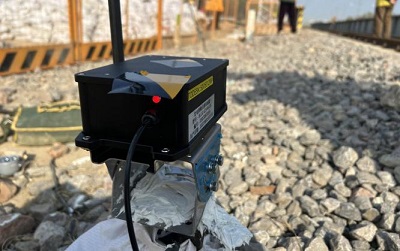

我单位在轨道外侧路基处布设图像位移测量仪，保证设备不侵限的同时在轨腰布设测点，不影响铁路行车。图像位移测量仪通过测点光源的分块，自动对测点位移量进行计算。

图像位移测量仪采集的数据通过数据传输模块传输到数据管理平台，经平台后处理形成轨道监测报表。经验证，图像位移测量仪成果变化量及变化趋势与传统测量成果呈现出一致性。
